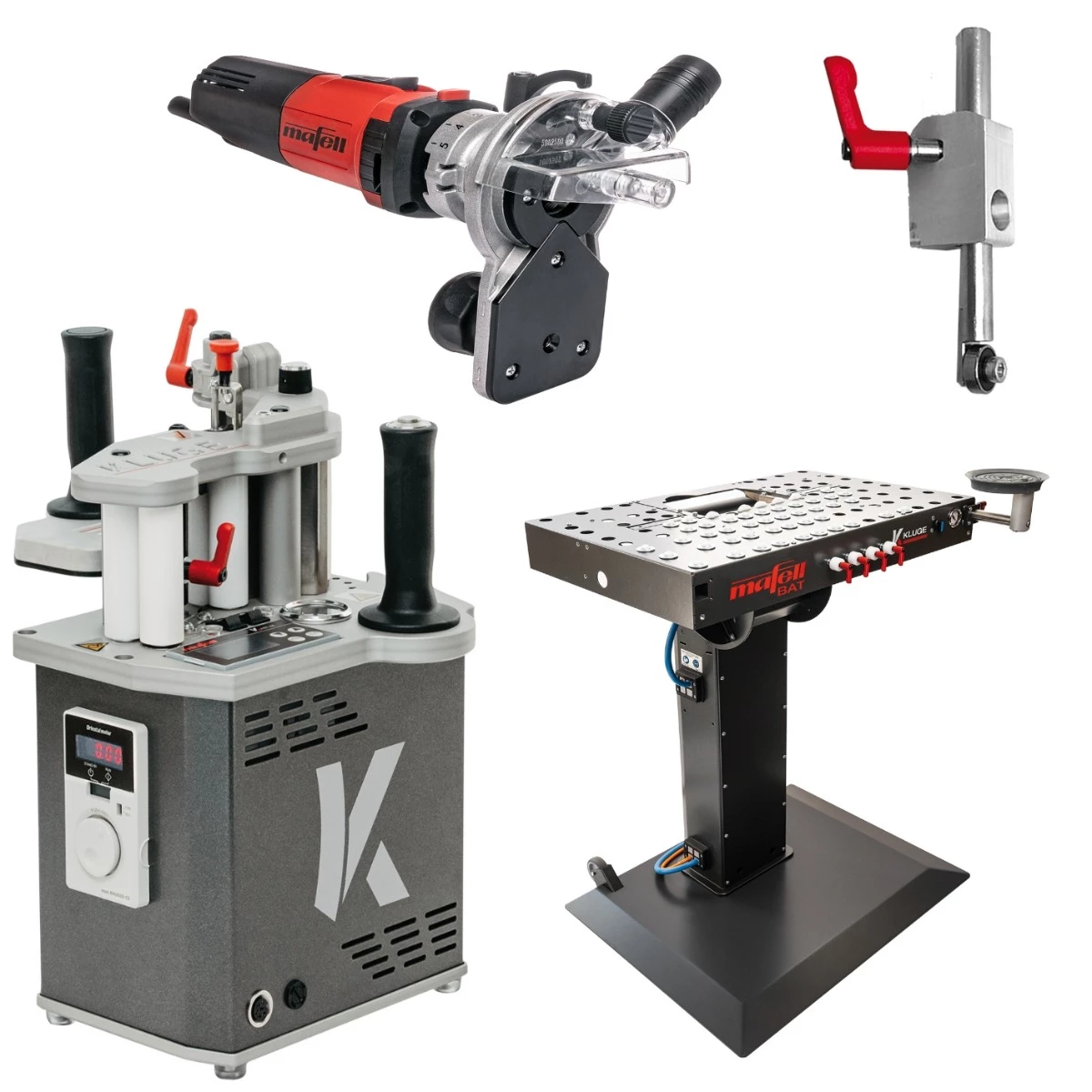

Mafell 1P0292 HIT-M65SA Plaqueuse De Chants Sans Soudure à Joint Zéro + Table De Travail BAT+ + Rouleau De Pression BAT + Coupeur De Chants KF1000

Mafell HIT-M65SA Plaqueuse de chants sans soudure à joint zéro + table de travail BAT+ + rouleau de pression BAT + défonceuse de chants KF1000

HIT-M65SA

• Le HIT-M est le premier et le seul dispositif mobile pour la réalisation d’articulations sans soudure optique. Avec l’injection d’air chaud, tous les chants sans soudure disponibles sur le marché peuvent être traités avec la couche de colle appliquée – sans utiliser de colle supplémentaire pour le joint.
• Le HIT-M est flexible et idéal pour les pièces complexes. Les avantages sont particulièrement importants lorsqu’il s’agit de formes libres ou de petits rayons. En outre, les matériaux en feuilles droites, angulaires et rondes peuvent être parfaitement traités.
• Les matériaux en feuilles et les pièces façonnées droites, angulaires, courbes et arrondies peuvent être parfaitement traités. Des bords de coupe biseautés jusqu’à 55° sont faciles à réaliser.
• La température de travail est atteinte quelques secondes après la mise en marche de l’appareil. Un changement de peinture intensif et le nettoyage du bac à colle ne sont pas nécessaires avec le HIT-M.

Advantage HIT-M65SA

• Pour les bords de tôle inclinés, la plaque d’appui peut être pivotée jusqu’à 50°.
• Rétraction automatique des bords avec détection des bords comme fonction d’arrêt.
• La disposition claire des éléments de commande permet une utilisation facile et intuitive du HIT-M.
• Prise de connexion pour pédale de commande en option.

Applications HIT-M65SA

• Optimal, par exemple, pour les pièces moulées de grande taille et l’utilisation sur le chantier.
• Pour les matériaux en feuille avec une hauteur de bord jusqu’à 65 mm

Caractéristiques techniques de HIT-M65SA

• Consommation électrique 3050 W
• Plage d’inclinaison de 0 à 50 °.
• Épaisseur de la bande de chant 0,4 – 3,0 mm
• Temps d’échauffement 30 s
• Température de fonctionnement max. 520° C
• Alimentation en continu 1 – 5,5 m/min
• Dimensions (L x l x H) 220 x 160 x 360 mm
• Raccordement d’air comprimé 6 – 10 bar
• Hauteur du bord 10 – 65 mm
• Rayon intérieur min. 10 mm
• Poids 10,8 kg

Fournitures standard HIT-M65SA

• 1 rouleau entraîné pivotant
• 1 Systainer de Tanos taille 5
• 1 plaque de support pivotante
• 1 brosse de nettoyage
• 1 bouton de réglage
• 1 clé hexagonale de 3 mm
• 1 clé hexagonale de 4 mm
• 1 clé hexagonale de 5 mm
• 1 clé hexagonale de 6 mm
• 1 boulon à œil avec manille
• 1 jeu de connexion 5 m (tension/air comprimé)

BAT+

• En combinaison avec la table de travail BAT, la machine mobile de traitement des chants avec articulation zéro devient un système semi-stationnaire.
• Grâce à l’appui parfait de la pièce par des rouleaux à billes mobiles, presque toutes les variantes d’usinage des bords sont possibles.
• Les matériaux en feuilles et les pièces façonnées droites, angulaires, courbes et arrondies peuvent être parfaitement traités.
• Des arêtes de coupe obliques jusqu’à 55° sont facilement réalisables.

Applications BAT+

• Système semi-stationnaire lorsqu’il est utilisé avec une machine d’usinage des bords à joint zéro HIT-M

Avantage

• Les rouleaux à billes peuvent être montés ou déplacés individuellement.
• Idéal pour un positionnement variable. Pour un transport et une mobilité faciles dans l’atelier.
• Les angles de 0 à 55° peuvent être réglés librement.

Caractéristiques techniques BAT+

• Dimensions totales (L x l x h) 790 x 663 x 1000 mm
• Dimensions du plateau de table 780 x 490 mm
• Hauteur de travail 1000 mm
• Plage d’inclinaison de 0 à 55 °.
• Connexion électrique 230 V / 16A
• Raccordement d’air comprimé 6 – 10 bar
• Poids 12,0 kg

Étendue standard de la livraison BAT+

• 42 rouleaux de billes
• 1 jeu de connexion 4 m tension/air comprimé
• 1 table d’angle, réglable pneumatiquement
• 1 système de vide plaque de vide ronde D160 mm

KF1000

• L’électronique numérique est équipée d’un démarrage progressif, d’une vitesse constante en charge, d’une vitesse limitée en roue libre et d’une protection contre les surcharges.
• Le joint labyrinthe assure une protection durable de la broche et du roulement contre les plus petites particules, la poussière et les copeaux.
• Extrêmement silencieux avec un niveau de pression acoustique de seulement 71 dB (A)
• Arrêt de la broche pour un changement facile des fraises
• Fabriqué en Allemagne
• Réglage fin et progressif de la profondeur de fraisage à l’aide d’un réglage par vis avec échelle de 1/10 mm
• Le raccord du tuyau d’aspiration est réglable pour une position de travail optimale individuelle.
• L’anneau de support peut être retiré pour le traitement des bords
• Grandes surfaces d’appui inclinables pour des résultats précis
• La vitesse est réglable en continu pour une vitesse d’acheminement optimale.
• Grâce à la grande surface d’appui, il est possible de travailler avec précision même sur les bords inclinés.
• La butée supplémentaire enfichable offre un guidage sûr lors de l’usinage des angles.
• Pour l’usinage de matériaux sensibles, le frein de la bague de guidage à billes évite les marques disgracieuses sur la pièce à usiner
• Les fraises les plus courantes peuvent également être utilisées pour usiner les bords du bois massif.

Applications KF1000

• Idéalement adapté aux bords lisses et profilés
• Pour le bois massif, les plastiques et les placages.

Caractéristiques techniques KF1000

• Moteur universel 230 V / 50 Hz
• Consommation électrique 1000 W
• Collier de serrage 43 mm
• Pince de serrage 8 mm
• Dimensions L x H x L 103 x 226 x 328 mm
• Vitesse à vide 4.000 – 25.000 1/min
• Poids 2,1 kg
• Niveau de pression sonore db (A) 71 dB

Livrasion standard de la KF1000

• 1 Écrou pivotant 093729
• 1 Pince de serrage OZ 8 mm 093734
• 1 Fraise de rabotage Ø 19 mm 090282
• 1 Plaque de support pour collier de 43 mm
• 1 Adaptateur pour tuyau d’aspiration
• 1 Clé à fourche de 17 mm
• 1 Câble de connexion de 4 m
